Холодильная автоматика обеспечивает стабильность рабочих процессов и предотвращает аварийные ситуации в промышленных и коммерческих контурах. Реле высокого давления выступает одним из главных защитных компонентов, контролирующих параметры нагнетания. Устройство отслеживает изменения в магистрали между компрессором и конденсатором, предотвращая критические перегрузки оборудования.
Работа климатической и морозильной техники сопряжена с рисками загрязнения теплообменников, поломки вентиляторов или нарушения циркуляции среды. В таких ситуациях газ не успевает конденсироваться, что ведет к резкому скачку физических показателей в трубопроводе. Защитный аппарат фиксирует эти изменения и размыкает управляющую электрическую цепь, останавливая двигатель компрессора до устранения причины сбоя.
Принцип действия прессостатов нагнетания
Функционирование прибора основано на механическом взаимодействии чувствительного элемента и контактной группы. Чувствительным элементом чаще всего выступает металлический сильфон, соединенный с трубопроводом холодильной машины. Фреон воздействует на внутреннюю поверхность сильфона, заставляя его растягиваться при возрастании нагрузки.
Механическое движение передается через систему рычагов и пружин на микропереключатель. В классическом исполнении используются контакты типа SPDT (однополюсный переключатель на два направления). Пока показатели находятся в пределах нормы, электрическая цепь питания контактора замкнута. Если происходит превышение уставки, сильфон преодолевает сопротивление пружины, контакты перекидываются, и подача питания прекращается.
Помимо защитной функции отключения, некоторые модели применяются для ступенчатого управления вентиляторами конденсатора. В этом случае прибор не останавливает компрессор, а включает дополнительный обдув теплообменника для снижения температуры и стабилизации термодинамического цикла.
Основные конструктивные исполнения
Производители выпускают несколько форматов автоматики, которые различаются по степени гибкости настроек и габаритам.
Блочные настраиваемые модели

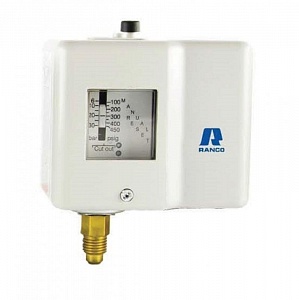

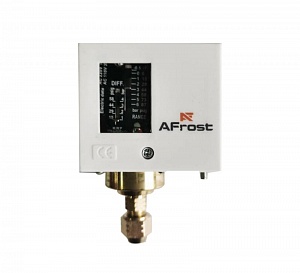

Это универсальные приборы в прямоугольном корпусе, оснащенные шкалой и регулировочными винтами. Инженер может самостоятельно задать точку срабатывания (Cut-out) и величину дифференциала (разницу между точками отключения и повторного включения). Такие прессостаты востребованы в многокомпрессорных станциях, централях супермаркетов и крупных промышленных чиллерах, где требуется точная пусконаладка под меняющиеся сезонные условия.
Картриджные (капсюльные) устройства
Компактные аппараты цилиндрической формы с заводскими нерегулируемыми настройками. Они герметичны, обладают малым весом и монтируются непосредственно на сервисный штуцер без дополнительных кронштейнов. Картриджные версии часто применяются в серийном производстве моноблоков, сплит-систем, льдогенераторов и транспортного холода, где исключается несанкционированное вмешательство в заводские параметры.
Сравнение механизмов возврата
Способ возобновления работы после аварийного отключения является критически важным параметром спецификации.
| Тип сброса (возврата) | Принцип действия после аварии | Основная сфера применения | Особенности эксплуатации |
|---|---|---|---|
| Автоматический | Цепь замыкается сама при падении значений на величину дифференциала. | Управление вентиляторами, цикличные процессы. | Не требует присутствия оператора для перезапуска. |
| Ручной (Manual Reset) | Требует физического нажатия кнопки на корпусе прибора. | Защита компрессоров от критических разрушений. | Обязывает сервисную службу найти и устранить причину сбоя. |
| Конвертируемый | Режим переключается инженером при пусконаладке. | Сложные промышленные агрегаты, нестандартные проекты. | Позволяет менять логику работы без замены арматуры. |
Для линии нагнетания чаще всего используется ручной возврат. Многократный автоматический перезапуск двигателя при забитом конденсаторе способен привести к сгоранию обмоток статора или механической поломке клапанной доски.
Технические параметры для спецификации
При формировании технического задания инженеры анализируют ряд эксплуатационных характеристик. Некорректный учет этих данных ведет к ложным срабатываниям автоматики или отсутствию защиты в критический момент.
Рабочий диапазон и совместимость с хладагентами
Каждый фреон обладает собственной кривой насыщения. Для систем на R134a, R404A или R507A подходят стандартные приборы с диапазоном до 30-35 бар. Климатическое оборудование на R410A или транскритические установки на диоксиде углерода (CO2) требуют усиленных сильфонов, рассчитанных на 45, 60 или более 100 бар. При использовании аммиака (R717) категорически запрещено применять аппараты с медными деталями контура — для этой среды поставляются специальные версии из нержавеющей стали.
Электрическая коммутационная способность
Контакты микропереключателя должны выдерживать пусковые и рабочие токи подключенного оборудования. В документации указываются лимиты для активной (омической) и индуктивной нагрузки. Если прессостат передает слаботочный сигнал на контроллер (ПЛК), целесообразно использовать модификации с позолоченными контактами, которые не подвержены окислению и гарантируют точность передачи импульса при минимальных токах.
Тип гидравлического присоединения
Наиболее распространенный стандарт подключения — резьба 1/4" SAE (7/16-20 UNF) под отбортовку. Для снижения вибрационных нагрузок используются модели с капиллярной трубкой или модификации под пайку (ODF), исключающие риск утечек через резьбовые соединения в условиях постоянной тряски.
Класс защиты корпуса (IP)
Степень пылевлагозащиты определяется условиями размещения агрегата. Для установки внутри электрощита или в сухом машинном отделении достаточно IP30 или IP44. Если компоненты монтируются на открытой раме крышного конденсатора, подвергаются воздействию осадков или мойке под давлением, требуются приборы в исполнении IP65 и выше.
Особенности монтажа и интеграции в контур
Долговечность защитной аппаратуры напрямую зависит от правильности ее установки. Реле высокого давления интегрируется в магистраль между нагнетательным вентилем компрессора и входом в конденсатор.
При прямом монтаже на трубопровод необходимо исключить передачу разрушительных пульсаций от поршневых механизмов. Для этого применяются демпферы пульсаций или петли из капиллярных трубок, гасящие гидравлические удары. Пространственное положение блочных устройств обычно должно быть вертикальным, чтобы предотвратить скопление компрессорного масла в полости сильфона, что может исказить точность измерений.
Кабельные вводы требуют тщательной герметизации. В условиях низких температур внутри корпуса может образовываться конденсат, поэтому провода заводятся через штатные сальники с соблюдением радиуса изгиба.
Критерии подбора под инженерную задачу
Чтобы безошибочно выбрать нужную модификацию, проектировщику или снабженцу необходимо сопоставить требования объекта с доступным сортаментом. Процесс выбора включает следующие шаги:
- Определение типа газа. Это диктует материалы уплотнений и пределы прочности сильфона.
- Расчет уставки. Точка отключения должна быть ниже максимально допустимого рабочего предела компрессора, но достаточно высокой, чтобы избегать ложных остановок жарким летом.
- Выбор способа сброса. Для защиты дорогостоящих полугерметичных и винтовых машин всегда закладывается ручной возврат.
- Оценка среды. Учитывается температурный режим вокруг аппарата, уровень влажности и наличие агрессивных испарений.
- Проверка электрической схемы. Согласуется напряжение катушки контактора (24V, 230V, 400V) с номиналом контактной группы.
При модернизации старых объектов часто возникает потребность в подборе аналогов для снятых с производства позиций. Специалисты анализируют техническое задание, чертежи или фото шильдика старого аппарата, чтобы предложить полностью совместимую замену по посадочным габаритам и логике работы.
Документация, комплектация и заказ
Промышленные закупки требуют строгого соблюдения регламентов и точности в деталях. Поставка холодильной автоматики выполняется по предварительно согласованным спецификациям, где фиксируются все параметры: от типа резьбы до длины капиллярной трубки.
При оформлении заявки заказчик может приложить дефектную ведомость, проектную документацию или перечень артикулов. Если проект нестандартный, инженеры компании помогут скомлектовать узел управления целиком, добавив фитинги, шланги и крепежные элементы.
Итоговая цена формируется исходя из выбранного исполнения, объема партии и требований к логистике. Доступность позиций на складе, а также точные сроки отгрузки уточняются при оформлении заявки.
