Электронные системы управления ADAP-KOOL применяются для автоматизации холодильного оборудования магазинов, супермаркетов, объектов централизованного холодоснабжения. Решения Danfoss охватывают управление испарителями, компрессорными станциями, конденсацией, наблюдение за состоянием установки. Состав системы выбирают по холодильной архитектуре, числу регулируемых объектов, требованиям к обмену данными.

Для отдельной витрины основными задачами становятся поддержание температуры, управление расширительным клапаном, оттайкой, вентиляторами. Для компрессорной централи важны изменение производительности, распределение нагрузки, согласование давления всасывания. Диспетчерский уровень связывает отдельные устройства, собирает измерения, обрабатывает тревоги.

Уровни управления холодильным объектом

Серия AK-CC55 относится к контроллерам витрин, камер, испарителей. Контроллеры AK-PC предназначены для компрессорных установок с различной конфигурацией. Системные менеджеры AK-SM 800A обслуживают верхний уровень наблюдения, координации, обмена информацией с совместимым оборудованием.

Обозначение ADAP-KOOL охватывает семейство решений, поэтому функции одного устройства нельзя переносить на другое. Поддержка CO₂, конкретной схемы компрессоров, типа расширительного клапана, сетевого протокола проверяется по модели, приложению, версии программного обеспечения. При модернизации учитывают совместимость существующего оборудования с выбранной конфигурацией.

Регулирование перегрева

Перегрев показывает превышение температуры пара над температурой насыщения при соответствующем давлении. Его рассчитывают как SH = Tгаза − Tнас(p), где SH — перегрев, К; Tгаза — измеренная температура, °C; Tнас(p) — температура насыщения выбранного хладагента при измеренном давлении, °C. Для зеотропной смеси при оценке перегрева используют температуру точки росы.

Если газ на выходе испарителя имеет −4 °C, а температура насыщения при данном давлении равна −10 °C, SH = 6 К. Значения условные, они поясняют расчёт, но не задают рекомендуемую уставку. Допустимый перегрев определяется испарителем, компрессором, алгоритмом регулирования.

Для правильного расчёта давление, температуру относят к согласованной точке контура. Потери на всасывающей линии способны сделать давление возле компрессора отличным от давления на выходе испарителя. В настройках также требуется правильный выбор хладагента, диапазона преобразователя, типа измеряемого давления.

Электронный клапан как часть согласованного узла

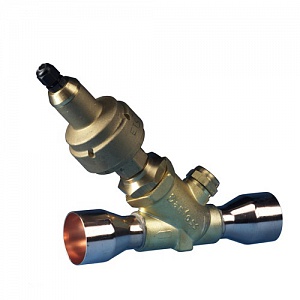

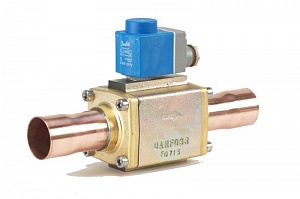

Клапаны с импульсным управлением отличаются от шаговых конструкций принципом действия, требованиями к выходу контроллера. Совместимость определяют по модели привода, напряжению, алгоритму управления. Подключение клапана к неподходящему драйверу не исправляется простой сменой температурной уставки.

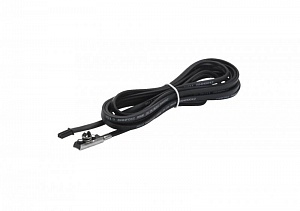

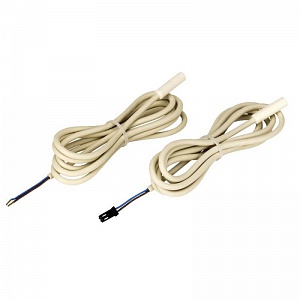

Электронные системы управления ADAP-KOOL используют согласованную работу датчиков, контроллера, расширительного органа. Корректный подбор обеспечивает возможность регулировать питание испарителя при изменении нагрузки. Избыточный размер клапана, ошибочный сигнал давления либо плохой тепловой контакт датчика способны ухудшить устойчивость даже при исправной электронике.

Оттайка по условиям работы оборудования

Алгоритм оттайки выбирают по испарителю, виду нагрева, характеру обмерзания. Адаптивные функции доступны у соответствующих исполнений, требуют корректных датчиков, настроенного приложения. Их применение не отменяет ограничение продолжительности нагрева, паузу дренажа, управление вентиляторами.

Для группы витрин учитывают влияние одновременной оттайки на холодильную станцию. После завершения нагрева множество испарителей может одновременно запросить повышенную производительность. Согласование циклов, разрешений запуска помогает избежать нежелательных скачков нагрузки в пределах возможностей выбранной системы.

Компрессорная станция с переменной производительностью

Контроллер централи сопоставляет измеренное давление с требуемым режимом, управляет доступными ступенями производительности. В зависимости от исполнения он может работать с несколькими компрессорами, регулируемым приводом, вентиляторами конденсатора. Количество ступеней, допустимые комбинации, поддержка конкретной холодильной схемы определяются моделью.

Распределение наработки, ограничения частоты запусков, минимальное время останова задают с учётом компрессоров. Изменение давления всасывания возможно только в пределах требований охлаждаемых объектов. Снижение давления конденсации ограничивается условиями расширительных устройств, возврата масла, работы компрессорной станции.

Сеть обмена данными для диспетчеризации

При интеграции ADAP-KOOL проверяют физический интерфейс, протокол, адреса устройств, совместимость файлов описания, программных версий. Ethernet, RS-485, другие каналы нельзя считать взаимозаменяемыми по назначению кабеля. Для подключения разных поколений могут понадобиться предусмотренные системой модули либо адаптация конфигурации.

Для подбора электронных систем управления ADAP-KOOL указывают:

• схему холодоснабжения, хладагент, температурные уровни;
• число витрин, камер, испарителей, компрессоров;
• типы расширительных клапанов, датчиков, регулируемых приводов;
• функции оттайки, блокировки, требования к архиву тревог;
• существующие контроллеры, версии программ, схему сети.

Диспетчеризация должна сохранять понятную связь между тревогой, объектом, рабочим параметром. Реакцию локальных контроллеров на потерю связи задают отдельно от правил уведомления оператора. Защитные отключения проектируют по назначению оборудования, не подменяя их простым отображением тревоги.

FAQ

Нужен ли системный менеджер для каждой витрины

Локальное регулирование выполняет соответствующий контроллер витрины. Системный менеджер требуется для функций верхнего уровня, объединения оборудования, централизованного наблюдения. Его необходимость определяется архитектурой объекта.

Можно ли подключить любой электронный клапан

Нет, требуется совместимость контроллера, драйвера, привода. Проверяют способ управления, электрические параметры, допустимые режимы. Совпадение присоединительного размера клапана не определяет совместимость электроники.

Почему расчётный перегрев отличается от ручной проверки

Возможны разные точки измерения, ошибка выбора хладагента, неверная шкала давления, различие между абсолютным, избыточным давлением. Для смесей дополнительно учитывают точку росы. Сначала согласуют исходные измерения, затем оценивают работу алгоритма.
